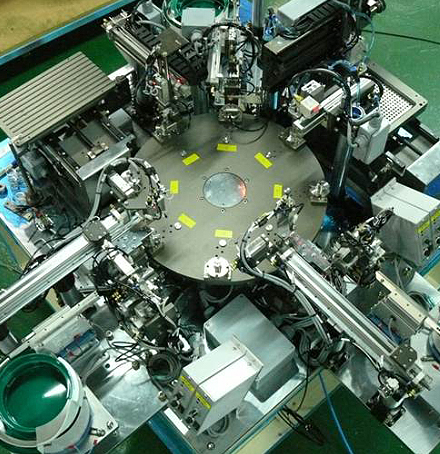

VCM YOKE ASS'Y SYSTEM

• 휴대폰 카메라의 렌즈 모듈의 YOKE와 마그네트를 자동조립하는 설비
• 이후 공정-렌즈 ASS'Y에 WINDING하여 하부 COVER를 조립하여 완성 된 휴대폰 카메라 모듈이 완성

FLOW CHART

1

MODULE HOUSING LOADING

PARTS FEEDER로 MODULE의 HOUSING을 INDEX의 JIG에 삽입

2

SPRING PLATE INSERT

TRAY에 놓여진 SPRING PLATE를 한개씩 잘라서 하우징에 삽입

3

MAGNET+YOKE INSERT #1

MAGNET과 YOKE를 조립하여 하우징에 삽입 #1

4

MAGNET+YOKE INSERT #2

MAGNET과 YOKE를 조립하여 하우징에 삽입 #1

5

PRESS

삽입 된 MAGNET ASS'Y를 한번 더 가압

6

HEIGHT INSPECTION

조립 된 제품의 높이를 측정

7

UNLOADING

TRAY에 자동 적재

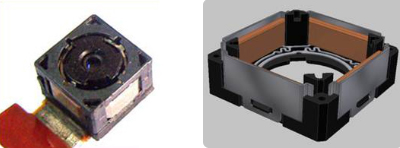

생산 제품

제품명

VCM YOKE ASS'Y

제품의 용도

휴대폰 카메라, CCTV, 자동차용 후방 카메라등에 들어가는 카메라 모듈
